セット図の作り方・書き方【完全ガイド】
ライブハウス提出用をスマホで最速作成

「ライブハウスにセット図を出してください」と言われたけど、どう書けばいいか分からない——。この記事では、現場（PA・ライブハウス）が本当に見たい情報を軸に、セット図（ステージプロット）の作り方を初心者向けにゼロから解説します。上手下手のルール、1ステップ＝1枚の作図例で進む4ステップ、必ず書く7つの情報、編成別の立ち位置の決め方、マイク・DI・アンプの書き分け早見表、回線表、提出の流れ、よくあるNG、提出前チェックリストまで完全網羅。最後まで読めば、迷わず1枚仕上げられます。

セット図とは？ステージプロットとの違い

セット図とは、ステージを真上から見たときの、演者と機材の配置を簡略化した図のことです。英語ではステージプロット（stage plot）と呼ばれ、日本では「セット図」「仕込み図」「ステージ図」「PA表」などとも呼ばれますが、指しているものはほぼ同じです。

なぜ必要かというと、答えはシンプルで「PA（音響）とライブハウスが、あなたの本番の準備を先にしておくため」です。誰がどこに立ち、どんなアンプを使い、マイクは何本で、返し（モニター）はどう返してほしいか——これが事前に分かっていれば、PAは限られたリハーサル時間の前にセッティングを済ませられます。逆にセット図が無い・雑だと、リハで一から確認することになり、あなたのリハ時間そのものが削られます。

【大前提】上手・下手と「客席から見た向き」

セット図でいちばん最初につまずくのが方向です。ルールは1つだけ覚えてください。

セット図は「客席からステージを見た向き」で描きます。つまり、あなたが客席に立ってステージを見ている状態を、そのまま真上から見下ろした図です。

• 下手（しもて）＝客席から見て「左」
• 上手（かみて）＝客席から見て「右」
• 奥（バックライン）＝ステージの後方（ドラム・アンプが並ぶ側）
• 客席側＝手前（お客さんがいる方向）

覚え方は「下（しも）が左」。演者目線だと左右が逆になるので、必ず客席目線で統一しましょう。多くのライブハウスのアンプの定位置は「ギターが上手（右）・ベースが下手（左）」であることが多いので、迷ったらこの並びが自然です。

4ステップで描く｜1ステップ＝1枚の作図例

セット図は、描く順番さえ決まっていれば手が止まりません。ここでは4ピースバンドを例に、1ステップごとに図が埋まっていく様子をそのまま載せます。上から順に真似すれば、それだけで1枚完成します。

STEP1：ステージの枠と「向き」を先に固定する

いきなり人を置かず、まず枠と方向のラベルだけ書きます。紙でもアプリでも同じで、ここが共通言語になります。作図ツールなら枠と上手・下手のラベルは最初から入った状態で始められます。

STEP2：奥（バックライン）から埋める

ステージでいちばん動かせないのがドラムとアンプです。多くのライブハウスではギターアンプが上手・ベースアンプが下手に置かれているので、迷ったらこの並びに。機種名と「持込／会場（レンタル）」は、この段階で一緒に書いてしまうのがコツです。

STEP3：演者の立ち位置とマイクを置く

アンプの位置が決まれば、演者の立ち位置はほぼ自動的に決まります（＝自分のアンプの前）。中央の最前はボーカル。コーラスをする人がいれば、その人の位置にもマイクを1本追加します。編成別の考え方は下の「立ち位置の決め方」で詳しく解説します。

STEP4：返し（モニター）と注記を足して完成

最後に返し（ウェッジモニター）を、音を聴きたい人の足元に置きます。そして「持込か会場か」「持込マイクの型番」を書き足せば、PAが読める1枚になります。返しの役割は返し（モニター）とはで解説しています。

セット図に必ず書く7つの情報

「何を書けばいいか分からない」を解決するために、これさえ埋めればOKな7項目にまとめました。

作り方【スマホ・PC・手書き】徹底比較

セット図の作り方は大きく3通り。それぞれの長所・短所を正直にまとめます。

① スマホの専用ツールで作る（最速・いちばんおすすめ）

結論から言うと、初めてならスマホで動く無料の作成ツールが最速です。記号（演者・アンプ・マイク・返しなど）をドラッグで並べるだけなので、絵を描く必要がなく、修正・共有も一瞬。作ったらそのままPDF・画像・共有リンクでPAに渡せます。

• メリット：ゼロから描かなくていい／スマホだけで完結／リンクでメンバー・PAに即共有／使い回せる
• デメリット：ツールの操作に少しだけ慣れが必要（といっても数分）

② PCソフトで作る（Excel / Keynote / Pages / パワポ）

会社や学校のPCに慣れているなら、Excelやパワポ、MacのKeynote / Pagesの図形機能でも作れます。自由度は高い反面、スマホでサッと直せない・レイアウトを一から組む手間がかかります。ライブハウス指定のテンプレートがある場合は、それをダウンロードして使いましょう。

③ 手書きで作る

紙とペンでもOKです。バンドを始めたてなら手書きから入るのも悪くありません。ただし読み間違い・紛失・修正のしづらさ・共有のしづらさがネック。写真で送ると文字がつぶれて読めない、ということも起きがちです。

【編成別】セット図の記入例

「言葉だけだとイメージしづらい」という方へ。代表的な編成の配置例を、実際のセット図と同じ見た目で載せます（客席目線・下手＝左／上手＝右）。

4ピースバンド（Vo / Gt / Ba / Dr）の例

3ピース（Gt/Ba/Dr）なら中央のボーカルを外し、ギターかベースにボーカルマイクを寄せます。5ピース（＋Key）なら、キーボードを下手寄りか上手寄りに1台足し、返しを1つ追加します。

弾き語り・アコースティックの例

【編成別】立ち位置の決め方——なぜその配置が「自然」なのか

「どこに立てばいいのか分からない」という声はとても多いのですが、立ち位置にはちゃんと理由のある“定番”があります。次の3原則を知っておけば、どんな編成でも自分で決められます。

1. 動かせないものから決める。ドラムは奥中央、アンプは会場の定位置（ギター上手・ベース下手が多い）。人はその前に立つだけです。
2. 全員がドラムを見られるか。テンポの基準はドラムなので、完全に背を向ける配置は避けます。体を少し内側に向ける前提で置きます。
3. 中央の最前はボーカル。客席の視線とフロントの照明が集まる場所です。ここを空けると、お客さんの視線が散ります。

この3つを当てはめると、編成ごとの立ち位置は次のように整理できます（すべて客席目線。奥＝ドラムはどの編成でも共通なので表からは省いています）。

ツインギターの4人編成（Gt&Vo / Gt / Ba / Dr）

歌うギタリストが中央、リードギターが上手が定番です。注意点はアンプが2台になること。図の上でどちらが誰のアンプかを必ず書き分けてください。ここが曖昧だと、リハで回線を差し替えることになり、そのぶん自分たちの時間が削られます。

キーボード入り5人編成（Vo / Gt / Ba / Dr / Key）

キーボードは下手の前寄りが定番。スタンドの分だけ場所を取るので、間口の狭い箱では先に相談しておくと安心です。出力がモノラルかステレオか（＝DIが1本か2本か）と電源が要ることを書き添えるのを忘れずに。同期（オケ）を流す場合の書き方はキーボード・同期入りバンドのセット図にまとめています。

サポートメンバーが入るとき

サポート（トラ）が入る場合も、正式メンバーの立ち位置は動かさないのが基本です。サポートは上手か下手の端に置き、パート名の後ろに「Gt（サポート）」のように添えます。PAは「この人は当日初めて合わせる人かもしれない」と分かるだけで、声かけや確認の仕方を変えられます。呼び方や依頼の実務はサポートメンバーとは（ギャラ相場と頼み方）で解説しています。

ほかの編成（弾き語り、アンプラグド、同期あり）の配置はバンド編成別セット図の作り方にまとめています。

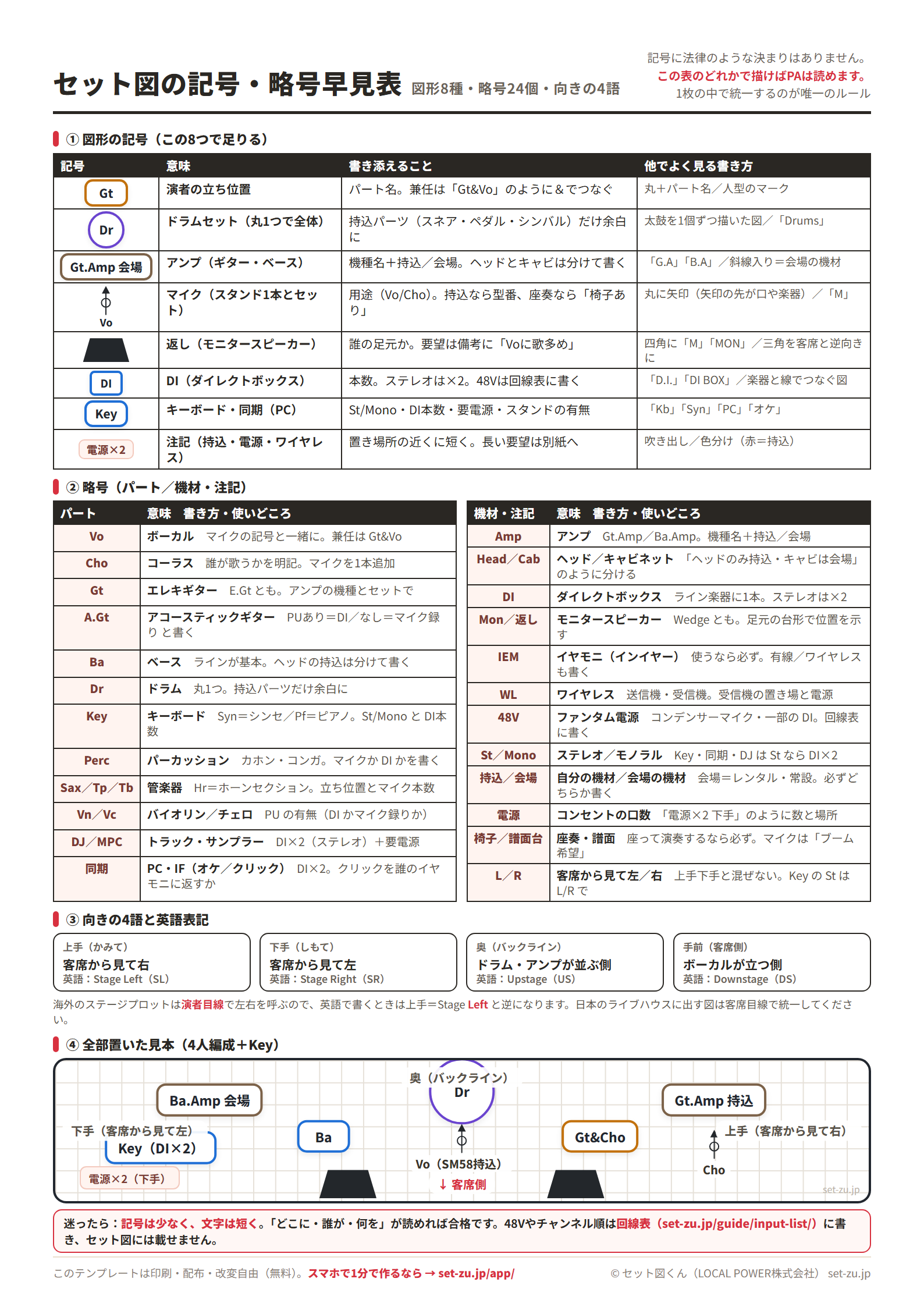

マイク・DI・アンプの書き分け【早見表】

セット図でいちばん質問が多いのが、「マイクとDI、どっちで書けばいいの？」です。判断基準はシンプルで、その楽器の音を「空気から拾う」のか「ケーブルから直接もらう」のかだけ。次の早見表に当てはめれば迷いません。

マイクの書き方——記号・本数・スタンドの種類

マイクは「おでんの串」のような記号で表すのが一般的で、その位置にマイクとスタンドが1セット用意されます。つまり記号の数＝用意してもらうマイクの本数です。歌う人の数だけ置きましょう。

スタンドは用途で種類が変わります。ボーカルはストレート（またはブーム）、ギターアンプの集音はショートブームが定番。座って演奏する人は、立奏用のストレートだと高さが合わないので「椅子あり・ブーム希望」と書き添えると親切です。種類の違いはマイクスタンドの種類と使い分けにまとめています。

持込マイクがある場合は、必ず型番まで書いてください（例：SM58／e935／β58A）。マイクによって音の特性も、必要な電源（コンデンサーマイクなら48V）も変わるため、型番が分かるだけでPAは事前に準備できます。

アンプの書き方——機種名と「持込／会場」、ヘッドとキャビは分ける

アンプで書くことは2つだけ、機種名と持込か会場（レンタル）かです。ライブハウスには常設アンプ（ギターならJC-120、ベースならAmpegなど）があるので、それを使うなら「会場」と書けば済みます。

見落としやすいのがベースアンプのヘッドとキャビ。「ヘッドだけ持込、キャビは会場のものを使う」というケースは多いので、ヘッドとキャビを分けて書くと一発で伝わります（例：「Ba.Amp ヘッドのみ持込／キャビは会場」）。ドラムも同じ考え方で、スネア・ペダル・シンバルなど持ち込むパーツだけを書き出します（→ドラムのセット図の書き方）。

DIそのものの意味が分からないときはDI（ダイレクトボックス）とはもあわせてどうぞ。

回線表（インプットリスト）は別紙で一緒に出す

セット図とセットで渡すとPAに喜ばれるのが、回線表（インプットリスト）です。「どのチャンネルに何の音を、どのマイク/DIで入れるか」を1行ずつ並べた一覧表で、当日の回線とマイクの本数を事前に用意できるため、立ち上げが劇的にスムーズになります。

セット図が“ステージの見取り図”なら、回線表は“音の入り口の一覧”。役割が違うので1枚に混ぜず、別紙にして2枚セットで送るのが基本です。Ch番号の振り方（ドラム→アンプ楽器→ボーカル）、ライン楽器のDI表記、48V（ファンタム）の要否といった書き方は、専用ページに記入例つきでまとめています。

PAへの渡し方・提出の流れ

作ったセット図は、次のいずれかでライブハウス／ブッキング担当に提出します。

• 共有リンク：URLを送るだけ。相手はアプリ不要で開けて、いちばん手軽
• PDF：印刷前提の会場や、正式な提出物として渡すとき
• 画像（PNG）：LINEやメールにそのまま貼りたいとき
• 印刷：当日ステージ袖に貼る用に紙で

提出のタイミングは「本番の1週間前まで」を目安に。対バンや大きめの箱ほど早めが喜ばれます。編成やアンプが変わったら、必ず最新版を再提出しましょう。共有リンクなら、内容を直して同じURLを送り直すだけで済みます。

よくあるNG・失敗例と直し方

• ❌ 演者目線で左右が逆：→ 必ず客席目線（下手＝左）で統一。
• ❌ 「アンプ」としか書いていない：→ 機種名と持込/レンタルを明記（例：Gt.Amp 持込 JC-120）。
• ❌ ワイヤレス・イヤモニの記載漏れ：→ 使うなら必ず書く。当日トラブルの最大要因。
• ❌ 手書きを写真で送って読めない：→ 文字がつぶれがち。デジタルで作るか、明るい場所で真上から撮影。
• ❌ 情報を詰め込みすぎ：→ 目的は「伝わること」。図はシンプルに、細かい要望は備考欄へ。
• ❌ 色を使いすぎる：→ 現場は白黒で印刷することが多く、色は潰れます。2色まで（例：黒＝会場の機材／赤＝持込）に絞ると、白黒でも読めます。
• ❌ ドラムを動かしたいのに「少し前へ」としか書いていない：→ 方向と距離（例：「ドラムを50cm手前へ」）まで書く。終演後に元へ戻す前提で書くと、なお通りやすいです。
• ❌ 読みづらいバンド名：→ 英字や当て字のバンド名はフリガナを添える。呼び出しやMCで間違われる事故を防げます。
• ❌ リハ直前に立ち位置・アンプを変更：→ 回線を組み直すことになり、転換時間＝自分たちの本番準備の時間が削られます。変更が出たら、分かった時点で最新版を送り直しましょう。

逆に「書かなくていいもの」

網羅しようとするほど文字が小さくなり、肝心の配置が読めなくなります。次のものは書かないのが正解です。

• シールド・ACアダプター・エフェクター・楽器本体：演者が当然持参するもの。書いても情報が増えるだけです。
• ギターアンプに立てる集音マイク：PAが必要に応じて立てます。こちらから指定する必要はありません。
• セットリスト・音響への長い要望文：1枚に混ぜず、セットリストや回線表として別紙にします。
• 丁寧すぎる文章：備考欄は箇条書きで端的に。最後に「当日はよろしくお願いします！」と一言あれば十分です。

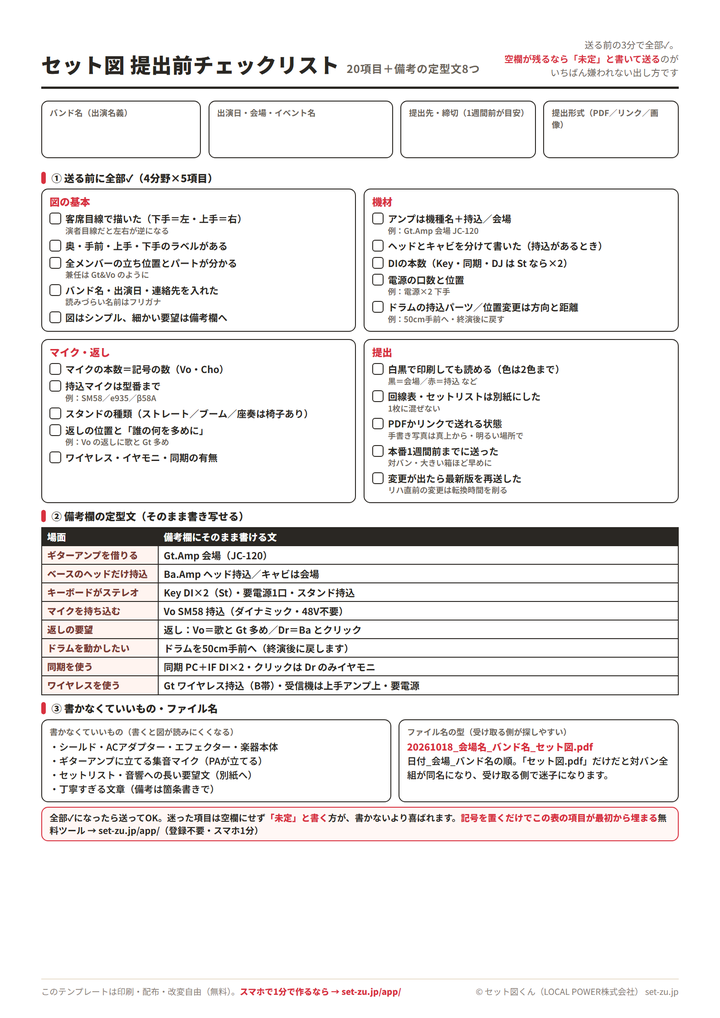

提出前チェックリスト

• 客席目線（下手＝左・上手＝右）で描けているか
• 全メンバーの立ち位置とパートが分かるか
• アンプの機種・持込/レンタルを書いたか
• マイク（Vo/Cho）の本数と位置は明記したか
• 返し（モニター）の位置・要望を入れたか
• ワイヤレス・イヤモニ・DI・電源の情報はあるか
• 持込マイクがあるなら型番まで書いたか
• アンプのヘッドとキャビを分けて書いたか（持込がある場合）
• 白黒で印刷しても読めるか（色は2色まで）
• バンド名・日付・連絡先を入れたか（読みづらい名前はフリガナも）
• PDF/リンクにして、読める形で送れる状態か

セット図を最速で作る方法

ここまで読んで「やっぱり一から作るのは大変そう…」と思った方へ。セット図くんなら、この記事で解説した内容がぜんぶ最初から用意されています。上手下手のステージ枠、演者・アンプ・マイク・返しの記号、編成のひな形、回線表、共有・PDF出力まで。登録不要・完全無料で、スマホの指だけで1分で仕上がります。
